Часы на светодиодных матрицах (описание и сборка)
Оригинал статьи находится по адресу: http://radiokot.ru/circuit/digital/home/103/
Автор разработки O-LED, комплектация www.minikit.ru
 Схема устройства была немного изменена и стала иметь следующий вид:
Схема часов на светодиодных матрицах
   Сердцем устройства является микроконтроллер IC1 , в него «зашита» управляющая программа, которая ведет отсчет времени, опрашивает датчики температуры D1, D2, датчик освещенности R35, подает звуковые сигналы на SP1 и выводит информацию на светодиодные матрицы H1-H3.
Для согласования микроконтроллера с матрицами служит микросхема D3. Это регистр с мощным выходом, который выдерживает большие токи, чем МК и позволяет «сэкономить» его выводы.
Микросхема D4 – это ШИМ контроллер. Его задача понизить входное напряжение от +7…+24Вольт до стабильных 5 вольт. Резисторами R32,R33 и задается значение выходного напряжения. Очень толковое описание данной микросхемы можно почитать по этой ссылке (http://mysku.ru/blog/aliexpress/39481.html).  В качестве измерителей температуры служат цифровые датчики  D1 и D2,  один из которых устанавливается на улице, другой остается дома, на плате. Конденсаторы С1-С4, С6, С7, С10 служат для сглаживания помех по питанию. Конденсатор большой емкости С5 (ионистор) необходим для поддержания питания микроконтроллера при пропадании общего напряжения на схеме. Это позволяет не сбрасываться часам при пропадании электричества. Его заряда хватает на 3 - 4 дня непрерывной работы  IC1. При этом диод VD1 не позволяет ему разряжаться через другие элементы схемы.
Датчиком освещенности служит фоторезитор R35. Он реагирует на внешнее освещение и «говорит» МК какую необходимо установить яркость свечения светодиодных матриц. При отсутствии R35 яркость свечения в ночное и дневное время можно задать программно.
Кварцевый резонатор XT1 задает тактовую частоту отсчета времени. От его работы зависит точность хода часов. Автором устройства была предусмотрительно сделана программная коррекция точности.
Настройка, установка и управление устройством осуществляется всего двумя кнопками «ОК» и «STEP» (в переводе ШАГ). Сброс устройства осуществляется кнопкой «RESET»(SW3). Кнопкой «STEP» как правило происходит переход к следующему пункту меню,  а кнопкой «ОК» изменение параметров  текущего меню.    Сигнал  сработавшего  будильника  также выключается   кнопками  «ОК» или «STEP».    Нажатие  любой  кнопки  во время сигнала будильника  отключает  его.
   Схема управления получилась такой:
Меню часов
В обычном режиме на экране отображается время в формате часы-минуты.  С интервалом в одну  минуту (настраивается пользователем) происходит запуск бегущей строки.  В ней отображается день недели,  дата,  год,  темп.  дома, и темп. на улице(если установлены соответствующие датчики).  Бегущая строка настраиваемая,  т.е.  можно включить/выключить отображение любого из элементов.  (многие пользователи,например, всегда отключают отображение года).  При выключении отображения всех  элементов  бегущей строки, она  не запускается вовсе,  и часы постоянно отображают только время.
9 будильников разделены на 3 одноразовых и 6 многоразовых.  При включении будильников   1-3, они  срабатывают только один раз.  Для того чтоб они сработали еще раз, их нужно повторно включать вручную.  А будильники 4-9  многоразовые,  т.е. они будут срабатывать ежедневно, в установленное время.  Кроме того эти будильники можно настроить  на сработку только в определенные  дни недели.  Это  удобно, например если не хотите чтоб будильник разбудил Вас в выходные.  Или, например, Вам нужно просыпаться в будние дни в 7-00,  а в четверг в 8-00, а на выходных будильник не нужен.  Тогда настраиваем один многоразовый  на 7-00 в  понедельник-среду и пятницу,  а второй на 8-00 в четверг…..      Кроме того все будильники имеют настройку длительности сигнала,  и если Вам, для того чтоб проснуться,  мало сигнала в течении 1 минуты,  то можно увеличить его на  время от 1 до 15мин.
Коррекция хода производится один раз в сутки, в 00-00.  Если часы спешат к примеру на 5 сек в сутки,  то в 00-00-00 время  установится в 23-59-55,  если же часы отстают на 5 сек,  то в 00-00-00  время установится в 00-00-05.    Шаг коррекции – 0,1 сек.  Максимальная коррекция – 59,9 сек/сутки.     С исправным кварцем больше вряд ли понадобиться.   Коррекция осуществляется и в дежурном режиме при питании от ионистора (конденсатор С5).
Сборка часов.
Набор для сборки
    Итак, набор пришел, начинаем сборку!
Первым делом устанавливаем ШИМ – контроллер на микросхеме D4, а так же элементы его обвязки C1, С8, С9, R32 – R34, L1 и VD2. Следует обратить внимание, что в наборе, в основном,  используются резисторы и конденсаторы типоразмера 1206, и только элементы ШИМ-контроллера (перечисленные выше) имеют меньший размер – 0805.
Сборка ШИМ-контроллера
После успешной установки подаем питание на схему больше 7вольт и проверяем, что бы на плюсовом выводе С1 было напряжение  примерно 5вольт. Если все в порядке, продолжаем сборку устройства в любом порядке, запаивая сперва самые мелкие детали, потом крупнее и т.д.
Если планируется питать плату от пятивольтового источника тока, схему ШИМ- контроллера можно не собирать, а подавать напряжение непосредственно на С1, соблюдая полярность.
На плате предусмотрено три варианта установки датчика освещения R35. Куда именно его запаять – выбор за вами, это никак не отразится на работе схемы. Тоже самое и с кнопками управления “OK” и “STEP”. Их можно спрятать с обратной стороны платы, а излишки печатки отрезать по белой линии – что бы получить  миниатюрный монолитный блок, который легко встроить в какой ни будь небольшой плоский корпус.
фотодатчик сбокуФотодатчик (вид сзади)Фотодатчик сверху
   После сборки часы заработают сразу. Управляющая программа уже ЗАШИТА в микроконтроллер. Нажав кнопку «RESET» часы высветят версию прошивки (в нашем случае это v.1_09) и через пару секунд начнут показывать время, маяча секундной точкой слева направо. Нужно убрать защитную пленку с матриц и можно пользоваться часами.

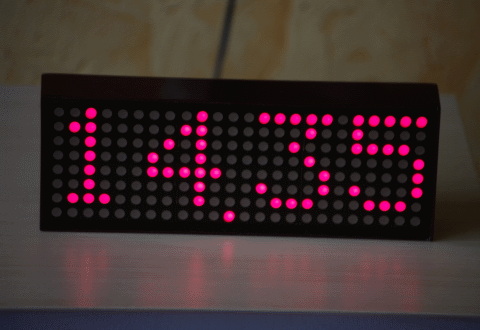

Ну и финальный результат должен выглядеть примерно так:

Для любителей «поковырять» прошивку чтобы изменить шрифт, добавить новый функционал, да и просто для самообразования, прикрепляю авторские исходники программы а так же для удобства на плате выведены площадки для программирования микроконтроллера.
Схема часов в высоком разрешении, фотографии устройства, перечень элементов. СКАЧАТЬ
